En 1988, Sega lanzó en Japón la Mega Drive, conocida en América como Genesis. Fue la apuesta de la compañía para entrar en la era de los 16 bits y consolidar un legado que había comenzado con la Master System. La Sega Mega Drive se convirtió rápidamente en un icono gracias a su potencia técnica, un catálogo de juegos inolvidables y una estrategia comercial agresiva que la enfrentó directamente a Nintendo y su Super Nintendo Entertainment System (SNES).
En este artículo vamos a diseccionar la Sega Mega Drive, explorando no solo su historia y evolución, sino también cada rincón de su arquitectura interna: desde el sonido y los gráficos hasta los periféricos que ampliaron sus posibilidades. Nos adentraremos en sus circuitos, analizaremos su doble CPU y los secretos que la convirtieron en una de las consolas más avanzadas de su época. Preparaos para abrir la icónica carcasa negra y descubrir la ingeniería que hizo de esta máquina un hito en la historia de los videojuegos. ¡A por ello!
El salto generacional de Sega Mega Drive

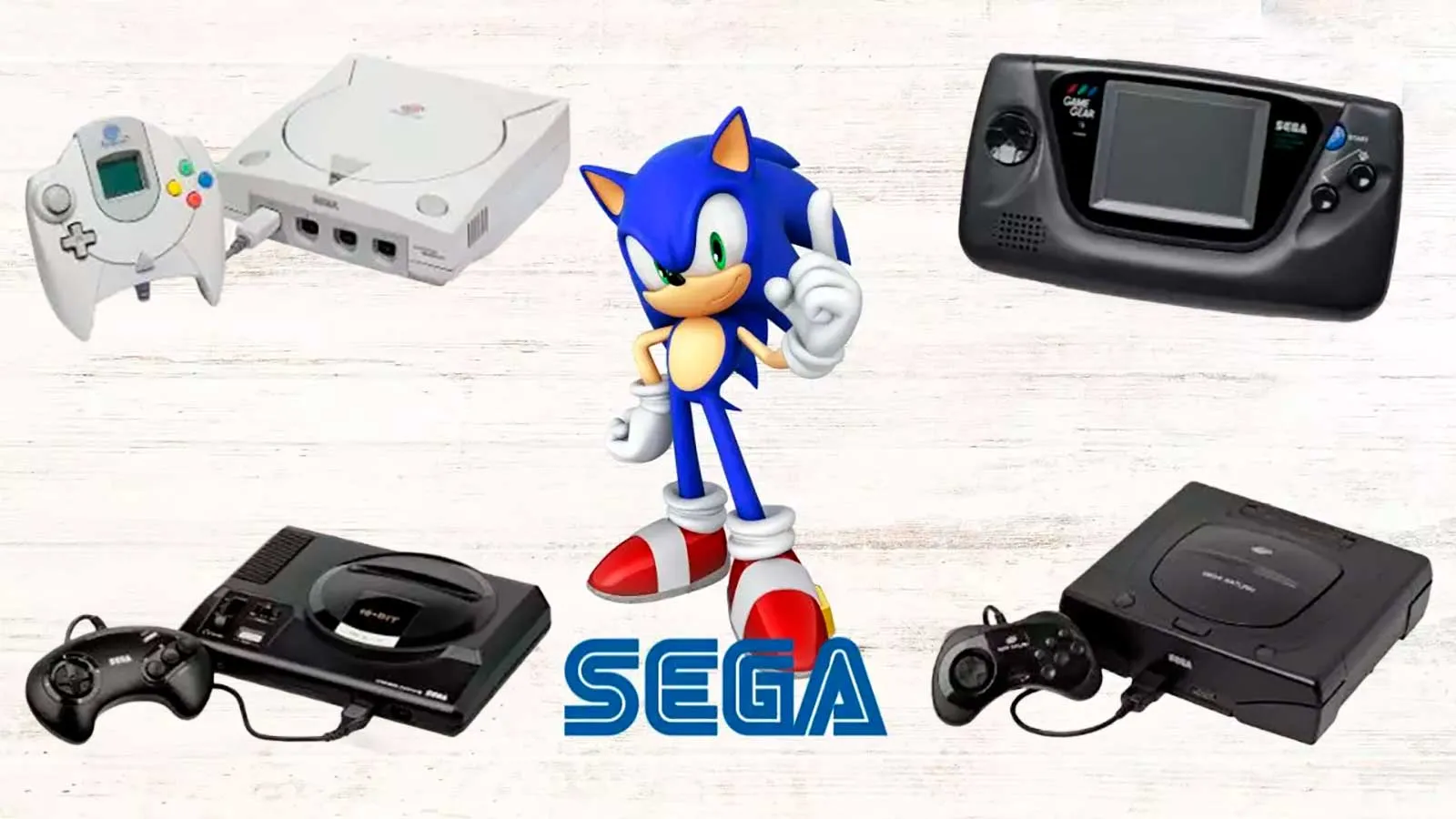

La Master System quedó en la memoria como una de las consolas de sobremesa más emblemáticas, y la Dreamcast también dejó huella con el revuelo que causó en su lanzamiento. Sin embargo, la joya más destacada de la compañía nipona Sega fue su sistema de 16 bits: la Mega Drive. Esta consola no solo se enfrentó directamente a la SNES de Nintendo, sino que, junto al carismático erizo azul Sonic the Hedgehog, llevó a la compañía a vivir la etapa más dorada de su historia.
Para quienes no lo sepan, los orígenes de Sega se remontan al final de la Segunda Guerra Mundial. La compañía, de procedencia estadounidense, comenzó dedicándose a la fabricación de máquinas recreativas destinadas al personal militar de las bases de EEUU en Asia. Tras diversas operaciones comerciales durante las décadas de 1950 y 1960, pasó a conocerse como Service Games y logró establecerse en Japón, ya no como importadora, sino como fabricante de máquinas. Fue entonces cuando adoptó el nombre con el que la conocemos hoy: Sega.
El panorama de Sega antes del lanzamiento de la Mega Drive no era precisamente alentador. Mientras la Master System palidecía frente al dominio arrollador de la NES, Nintendo conquistaba el mercado doméstico gracias al sólido respaldo de las compañías desarrolladoras y a su férrea estrategia de exclusividad. El contraste en cifras lo decía todo: apenas 13 millones de unidades vendidas frente a los 61,91 millones que alcanzó la consola de Nintendo.
En este contexto, Sega debía coger el toro por los cuernos y replantear por completo su estrategia. No bastaba con un hardware competente: hacía falta una idea de negocio rompedora que devolviera la confianza de los jugadores y, sobre todo, de los estudios de desarrollo. Solo así podían darle la vuelta a la situación y plantar cara a un gigante que parecía imbatible.
La Master System, lanzada originalmente en 1985 en Japón bajo el nombre Sega Mark III, representaba la apuesta inicial de Sega por introducirse en el mercado de las consolas de sobremesa, tras su experiencia en el sector arcade. A nivel técnico, era una máquina superior a la NES, con mejores gráficos y sonido. Sin embargo, nunca logró seducir al público japonés ni al estadounidense, donde Nintendo, vaga la redundancia, ya había tejido acuerdos de exclusividad con muchos estudios clave.
Curiosamente, fue en Europa y Brasil donde la Master System encontró su mayor éxito, manteniéndose viva comercialmente durante más tiempo gracias a compañías como TecToy, que la siguieron distribuyendo y fabricando incluso entrados los años 2000. Ahora bien, con la llegada de la Mega Drive el panorama cambió por completo.
Tras su lanzamiento, Sega comenzó a brillar con fuerza, no solo en los hogares, sino también en los salones recreativos, donde títulos como Out Run (1986), Super Hang-On (1987), Golden Axe (1989) o Streets of Rage (1991) marcaron un antes y un después en la industria. Lejos de rendirse, la compañía apostó por la ambición y la innovación, desplegando todo su potencial técnico y creativo con un objetivo claro: conquistar una parte sustancial del mercado doméstico.
Fue en ese contexto de audacia y visión estratégica cuando vio la luz la legendaria Mega Drive, una consola que no solo rivalizó con la SNES, sino que también consolidó el mito de Sega como una de las grandes fuerzas de la historia del videojuego.
Como dato curioso para los más nostálgicos, la consola no se comercializó bajo el mismo nombre en todos los territorios. En EEUU, debido a problemas legales con el registro de la marca Mega Drive, se lanzó con el nombre de Sega Genesis, denominación con la que alcanzó enorme popularidad. En Corea del Sur, por su parte, fue distribuida inicialmente como Samsung Super Gam*Boy, y más adelante, con el lanzamiento del exitoso videojuego Aladdin (1993), pasó a conocerse como Aladdin Boy. ¡Ojo, que vienen gordas que se hielan!
El corazón técnico: procesadores y memoria
Uno de los factores decisivos que permitió a la Mega Drive imponerse fue su notable potencia a nivel de hardware. En su interior latía un microprocesador Motorola 68000, el mismo que, curiosamente, empleó Apple en los primeros ordenadores Macintosh.
Este chip, capaz de alcanzar una frecuencia de 7.6 MHz, ofrecía un rendimiento sobresaliente para la época, garantizando velocidad, versatilidad y fiabilidad. Su solidez técnica se vio reflejada en la amplia y variada biblioteca de juegos que la consola llegó a albergar, títulos que marcaron una generación y que sostuvieron el éxito de la Mega Drive durante casi siete años de esplendor.
Paralelamente, para realizar operaciones de cálculo secundarias, otorgar más fluidez computacional, garantizar retrocompatibilidad con Master System, y en definitiva, servir de apoyo al procesador principal en los juegos con mayores exigencias técnicas, la Mega Drive contaba con un segundo procesador auxiliar: el Zilog Z80 a 3,58 MHz. Este detalle era especialmente notable, ya que tener dos procesadores era algo poco común en las consolas de cuarta generación de los años 80, lo que otorgaba a la Mega Drive una ventaja técnica significativa frente a sus competidores.
La importancia del Zilog Z80 se hacía evidente en títulos históricos que aprovecharon al máximo su capacidad, como Sonic the Hedgehog (1991), Alisia Dragoon (1992), Bio-Hazard Battle (1992), Sonic the Hedgehog 2 (1992), Gunstar Heroes (1993), Contra: Hard Corps (1994) o Virtual Racing (1994), entre otros.
Su labor resultaba crucial en momentos con gran cantidad de elementos en pantalla, donde la ralentización podía afectar seriamente la experiencia de juego y poner la consola “al rojo vivo”. La regulación de la cantidad de FPS (fotogramas por segundo), los continuos y numerosos accesos a memoria (DMA), el renderizado de sprites grandes, las animaciones complejas y el mapeo de grandes figuras poligonales se habrían puesto notablemente en jaque sin la ayuda del procesador auxiliar. ¡Imaginad la magnitud de la hazaña técnica si todo esto lo hubiera tenido que manejar un único procesador!
En lo que respecta al sonido, la Mega Drive incorporaba un chip Yamaha YM2612 FM, que proporcionaba unas características sonoras sumamente peculiares. Muchos compositores no tardaron en sacarle el máximo partido, explorando al límite sus posibilidades. De hecho, en los juegos nativos de Mega Drive, el Z80 se encargaba de controlar el chip de sonido Yamaha, así como del PSG (Programmable Sound Generator), heredado de la Master System. De este modo, liberaba al Motorola 68000 de la gestión del audio y permitía efectos y música más ricos.
El chip contaba con un sintetizador FM de seis canales que permitía crear melodías y efectos sonoros con una riqueza muy superior a la mayoría de consolas de su época. Gracias a su modulación por frecuencia, ofrecía tonos metálicos, bajos potentes y una versatilidad que lo convirtió en un auténtico icono sonoro de los 16 bits, dando a la consola una personalidad musical inconfundible.
Por este motivo, títulos del catálogo como las sagas completas de Sonic y Streets of Rage, Thunder Force III (1990) y Thunder Force IV (1992), Shining Force (1992) y Shining Force II (1993), así como Castlevania: Bloodlines (1994), se convirtieron en algunos de los ejemplares más populares y representativos entre los fanáticos.
En cuanto a conectores, la Mega Drive contaba con dos puertos para los mandos en la parte delantera derecha y un conector Jack para el sonido en la parte izquierda, lo que permitía disfrutar de la banda sonora y los efectos de los juegos a través de auriculares. ¡Ojo avizor! Esta característica solo estaba presente en el primer modelo del sistema, ya que en la segunda versión se decidió suprimirla, entre otras razones, para abaratar los costes de fabricación. No en vano, Mega Drive destaca también por tener uno de los diseños más llamativos entre las consolas de sobremesa de la cuarta generación. ¡Todo un pasote!

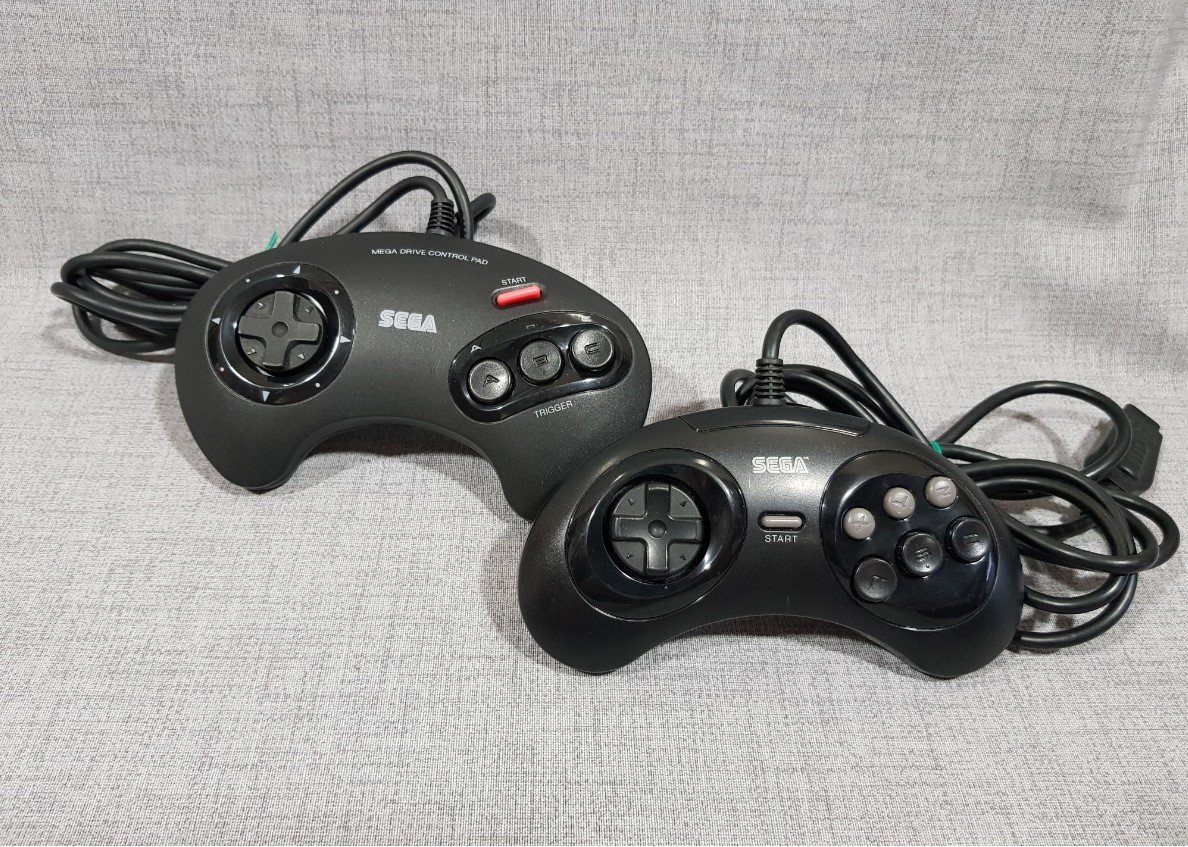

Otro aspecto bastante interesante fue la “trifulca” en torno a la funcionalidad que ofrecían los mandos de la Mega Drive y cómo esta afectaba negativamente a diversos títulos de la máquina. Si alguna vez habéis tenido en mano un mando de Master System y otro de Mega Drive, es más que evidente el salto en ergonomía entre ambos.
Por ejemplo, el mando de la primera no disponía de los útiles botones “Select” y “Start”, por lo que si querías pausar la partida tenías que levantarte y pulsar directamente el botón situado en la propia consola. La incorporación de estos botones en el mando de Mega Drive fue, por tanto, un auténtico alivio. Además, la cruceta flotante supuso un gran aporte, especialmente en juegos de lucha y en shoot ’em ups. También destacaba el diseño de forma circular que tenían los mandos, puesto que se adaptaban de manera muy cómoda a las manos del jugador.
Cuando la Mega Drive salió en 1988, los títulos de su catálogo inicial no presentaban problemas de jugabilidad, ya que los controles se manejaban con comodidad. Sin embargo, conforme avanzaron los años, y sobre todo a partir de 1993, los juegos comenzaron a hacerse más complejos. Ejemplos como Street Fighter II (1991) o Eternal Champions (1993) requerían hasta seis botones, algo imposible de ejecutar con fluidez en el mando original. En Street Fighter II, por ejemplo, para alternar entre puñetazos y patadas el jugador debía presionar “Start”. ¡Vaya liada!
Por este motivo, Sega lanzó un segundo mando con seis botones, que mantenía el “Start” en el centro y añadía en la parte trasera derecha un botón auxiliar denominado “Mode”. Este último permitía cambiar la configuración del mando entre tres y seis botones según las necesidades, evitando así problemas de compatibilidad con algunos títulos. Sin duda, un detalle tan insólito como ingenioso. ¡Y ya no hablemos de la diversa lista de accesorios que sacaron para la consola!
Periféricos y expansiones: ambición sin límites

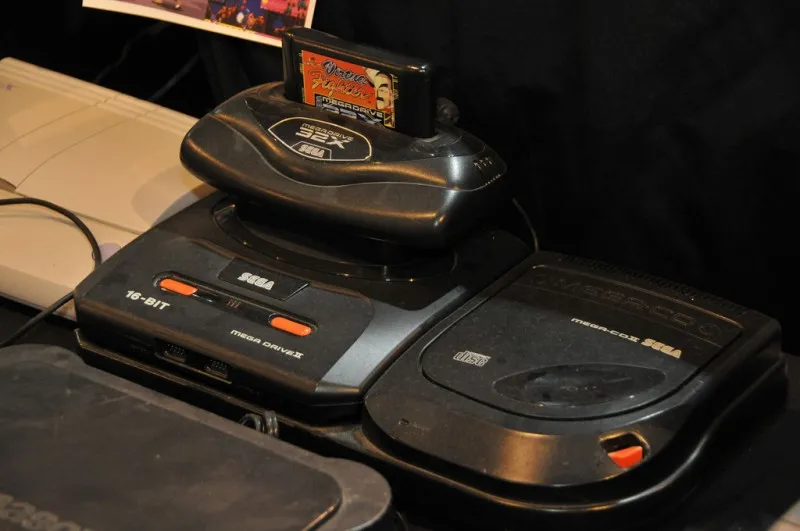

Uno de los accesorios más ambiciosos de la Mega Drive fue el Mega CD, lanzado entre 1991 y 1993. Este dispositivo de expansión se conectaba al lateral o a la parte inferior de la consola, dependiendo del modelo, e incorporaba un lector de CD-ROM acompañado de un procesador Motorola 68000 adicional que corría a 12,5 MHz. Gracias a esta combinación, los desarrolladores pudieron aprovechar mayor capacidad de almacenamiento, audio digital de alta calidad y la inclusión de secuencias de vídeo, algo que dio lugar a títulos tan recordados como Lunar: The Silver Star (1992) o Sonic CD (1993).
En 1994 apareció el 32X, un complemento que se insertaba directamente en la ranura de cartuchos. Este periférico contaba con dos procesadores SH-2 de 32 bits a 23 MHz y estaba diseñado para potenciar el rendimiento gráfico de la consola, ofreciendo soporte para efectos de escalado, rotación y un rudimentario renderizado poligonal en 3D. Pese a su potencial técnico, su catálogo reducido y su corta vida comercial limitaron su impacto en el mercado.
Dentro de los periféricos orientados al juego directo destacó el Menacer, una pistola de luz inalámbrica que funcionaba mediante infrarrojos. Lanzada en 1992, fue compatible con títulos como Terminator 2: The Arcade Game (1991) y el cartucho multijuego Menacer 6-Game Cartridge (1992). Su precisión dependía en gran medida de la correcta calibración y de la calidad de la pantalla en la que se usaba, lo que la convirtió en un accesorio exigente en cuanto a condiciones técnicas.
También existió un adaptador conocido como Team Player, más popularmente denominado multitap, que permitió ampliar las posibilidades de juego multijugador. Gracias a él era posible conectar hasta cuatro mandos simultáneamente, lo que abrió la puerta a experiencias compartidas en títulos de lo más populares, como Mega Bomberman (1994) o Micro Machines 2 (1994), muy valorados en su momento por su dinamismo competitivo.
Otro accesorio reseñable fue el Mega Mouse, un ratón diseñado para juegos de estrategia y simulación. Funcionaba con una resolución de cien dpi (dots per inch) y disponía de dos botones, facilitando un control mucho más preciso que el de un mando tradicional. Fue utilizado en propuestas como Mega-lo-Mania (1991) o Dune II (1993), acercando a la consola experiencias de juego más cercanas al entorno del PC.
La parte más amarga de todos estos dispositivos es que no lograron una verdadera penetración en el mercado y quedaron lejos de alcanzar las cifras de ventas que Sega había proyectado. Este fracaso comercial provocó que, poco a poco, la reputación de la compañía y la confianza de los consumidores se fueran resintiendo de manera paulatina. Una herida difícil de cerrar que se hizo aún más evidente con la llegada de la Sega Saturn, consola que tuvo que lidiar con esa pérdida de credibilidad y que, en última instancia, terminó por arrastrar a la empresa hacia un declive del que nunca volvería a recuperarse por completo.
Catálogo: la guerra de los 16 bits
El software fue la verdadera maza con la que se terminó de fraguar la leyenda de la Sega Mega Drive. Su catálogo de títulos no solo brilló por la calidad de los juegos, sino también por la forma en que se presentaban: cada uno venía en una caja de plástico rígido y robusto, muy similar a las clásicas cintas de vídeo VHS. En la parte frontal se insertaba la carátula ilustrada, mientras que en el interior, al abrirla, encontrábamos dos elementos clave: a la izquierda el manual de instrucciones, y a la derecha el cartucho, perfectamente encajado en unas ranuras de plástico que lo mantenían sujeto.
El diseño de estas cajas fue un acierto de Sega. Gracias a la resistencia de los materiales, tanto los estuches como los cartuchos han llegado a nuestros días en un estado de conservación notable. Sin embargo, el punto débil lo encontramos en los manuales. Con el paso del tiempo, estos son los que más sufren: muchos resultan demasiado finos para quedar firmes dentro de la caja, lo que provoca que se desplacen y acaben doblándose por las esquinas o incluso rompiéndose si permanecen mal colocados durante largos periodos.

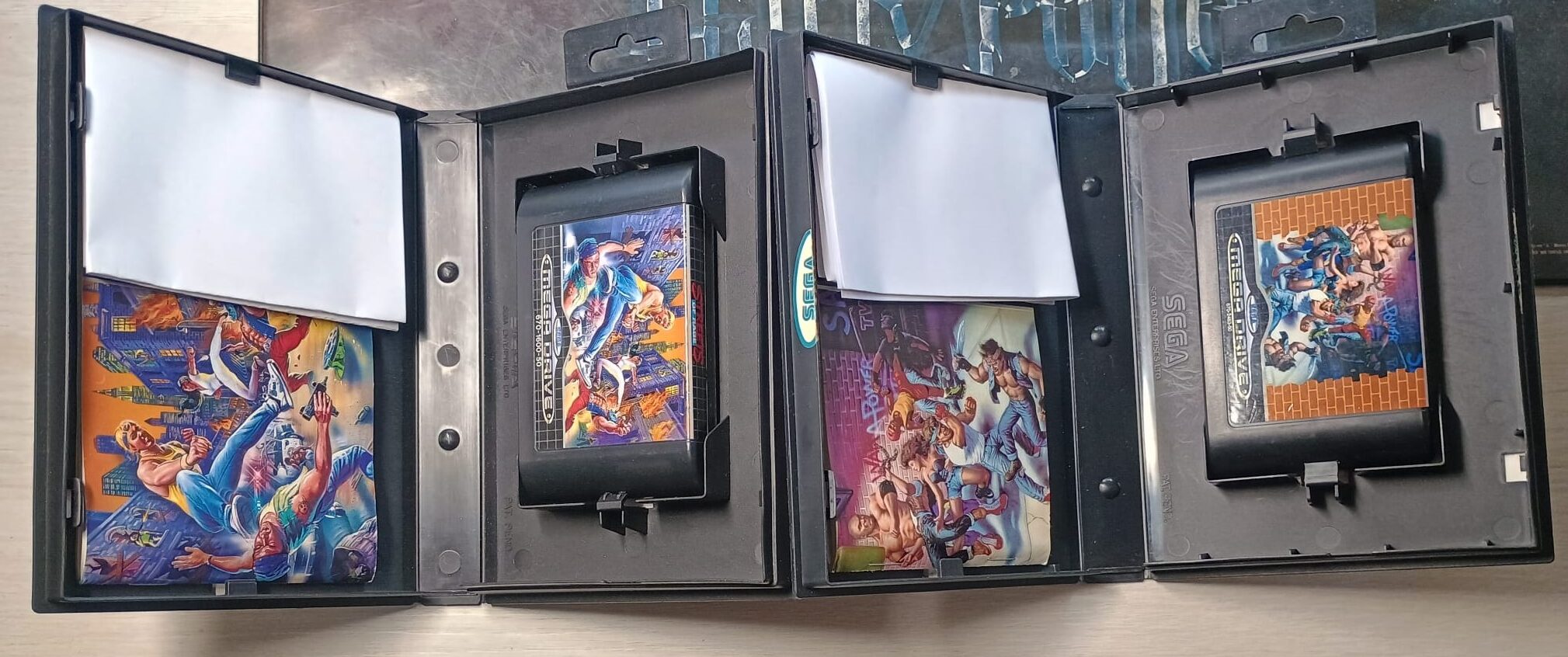

Un consejo práctico para coleccionistas consiste en colocar una o varias hojas de papel dobladas con un ancho similar (o ligeramente menor) al de la caja, situándolas justo encima del manual en su parte superior. Esta simple solución mantiene el libreto fijo y evita que se mueva, se doble o se dañe. Cuidar este detalle es importante, ya que la conservación del manual influye directamente en el valor de cada juego en el mercado retro.
Otro aspecto polémico de la Sega Mega Drive fue la estrategia de bloqueo regional que Sega implementó tanto a nivel de hardware como de software. No se limitaron a diferenciar los juegos mediante sistemas de vídeo (NTSC en Japón y PAL en Europa y gran parte de América), sino que también modificaron la geometría física de los cartuchos y de las ranuras de las consolas. En este post tenéis más detalladas las diferencias entre ambos estándares de codificación analógica.
De esta forma, los cartuchos destinados al mercado europeo presentaban bordes con un acabado más rectangular y ligeramente curvado, mientras que los japoneses tenían un diseño más redondeado y compacto. En consecuencia, cada consola venía con una ranura adaptada a su formato, lo que impedía introducir un cartucho de otra región de manera directa.
A esta limitación mecánica se sumaba un bloqueo por software en muchos títulos, que verificaban la región de la máquina antes de ejecutarse. Sin embargo, esto sucedió en los juegos posteriores a 1993… ¡el año de la discordia! En otras palabras, Sega blindó el acceso a su catálogo desde dos frentes: físico y digital. Esta medida, que hoy se interpreta como un claro movimiento de control de mercado, obligaba a los jugadores a adquirir hardware y juegos compatibles con su región. En términos de negocio, fue una forma burda, pero efectiva, de asegurar ventas “en ambos lados del charco”.

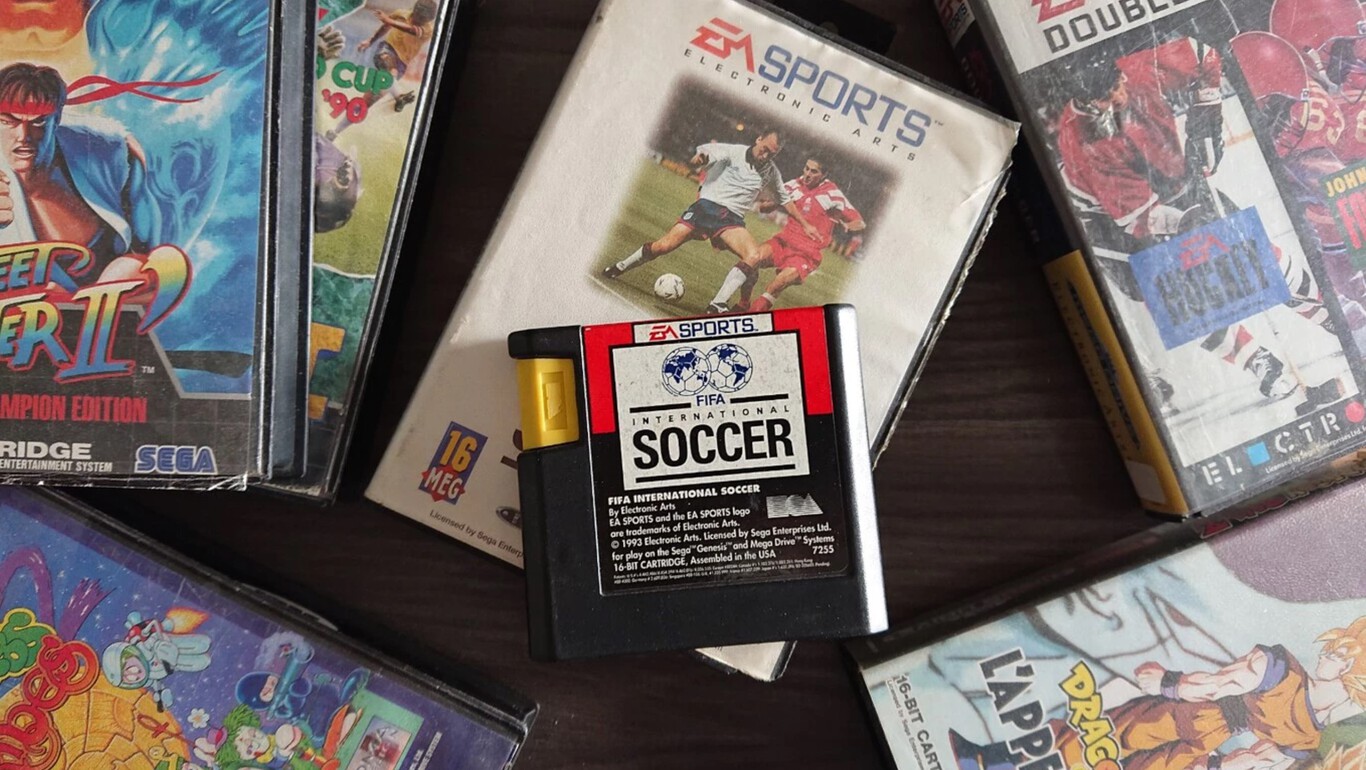

En paralelo a los cartuchos oficiales de Sega, Electronic Arts (EA) decidió fabricar sus propios cartuchos para Mega Drive, con un diseño bastante particular. Estos eran más altos y ligeramente más estrechos que los estándar, y se distinguían fácilmente por un detalle icónico: una pieza amarilla con el logotipo de la compañía situada en la parte superior izquierda. Este elemento no tenía ninguna función técnica real. Era simplemente, una decisión estética de diseño que servía para reforzar la identidad visual de EA.
Sin embargo, la peculiaridad de estos cartuchos dio pie a numerosas especulaciones y rumores en la época. Entre los jugadores circulaba la idea de que esa pieza amarilla ocultaba un chip especial encargado de vigilar la actividad del usuario en la consola. Según estas teorías, si el jugador intentaba realizar alguna “trastada”, como usar trucos o manipular el hardware, el supuesto chip fantasma podía bloquear la ejecución del juego.
Con el tiempo quedó claro que todo esto no era más que pura paranoia colectiva. No había ningún componente oculto: el cartucho funcionaba igual que los demás, y la pieza amarilla solo respondía a una cuestión estética. Se trata de un fenómeno muy parecido al que ocurrió años más tarde con los CD-ROM de PS1 con reverso negro, que también alimentaron todo tipo de teorías conspirativas, cuando en realidad no eran más que un detalle de apariencia y diseño.
Además, como dato curioso, los primeros títulos de Sega se distribuyeron en cajas de cartón, como los de la N64, que es una pésima decisión, ya que cuesta mucho más preservarlos en óptimas condiciones ante el paso del tiempo.
La Mega Drive reunió a lo largo de su vida comercial un catálogo amplísimo de títulos que abarcaban múltiples géneros, estilos visuales y mecánicas de control. Desde aventuras de fantasía hasta simuladores deportivos, pasando por beat’em ups y shooters espaciales, la consola consiguió seducir por igual a jugadores jóvenes y adultos, ofreciendo experiencias capaces de adaptarse a todo tipo de perfiles.
En este terreno, merece especial mención The Revenge of Shinobi (1989), un título que, además de su calidad jugable, se vio envuelto en diversas polémicas comerciales. La razón fue que muchos de los enemigos a los que se enfrentaba el protagonista recordaban de manera demasiado evidente a iconos de la cultura popular como Hulk, Godzilla, Terminator, Rambo o Spider-Man, entre otros. Estos guiños, lejos de ser simples homenajes, pusieron en entredicho los derechos de autor y obligaron a Sega a modificar en varias ocasiones el diseño de los personajes para evitar problemas legales de derechos de autor.
Paralelamente, otro hito fundamental del catálogo fue Golden Axe, cuya génesis se encuentra en los salones recreativos. La versión para Mega Drive supo trasladar con notable fidelidad la experiencia arcade, aunque con ciertas adaptaciones técnicas para el hardware doméstico. Su éxito fue tan rotundo que dio pie a dos secuelas más. No obstante, la tercera entrega sufrió las consecuencias del declive de la consola, lo que llevó a que se comercializara, únicamente, en soporte cartucho en Japón. Es más, también presentó un acabado más descuidado en comparación con sus predecesoras.
La solución llegó con la creación del icónico erizo azul: Sonic, diseñado para convertirse en la mascota definitiva de la compañía y en el auténtico personaje “catapultor” de la Mega Drive. No es casualidad que Sonic the Hedgehog 2 (1992) se beneficiara de la mayor campaña de marketing de la historia de Sega hasta ese momento, con un presupuesto récord destinado a publicidad y promoción. Gracias a ello, el título se convirtió en el segundo juego más vendido del sistema, solo superado por su predecesor, consolidando a Sonic como símbolo de una generación y elevando la popularidad de la consola a nivel mundial.
Y eso por no hablar de las campañas que organizó Sega durante los años noventa, y que han pasado a los anales de la historia de la rivalidad de consolas. Atentos a los siguientes videos promocionales: Sega Genesis: we bring the arcade experience home (1989 Commercial), Sega Genesis: we bring the arcade experience ome (1989 Commercial Ad 2) y Sega Genesis Does What Nintendon’t Commercial 1990s

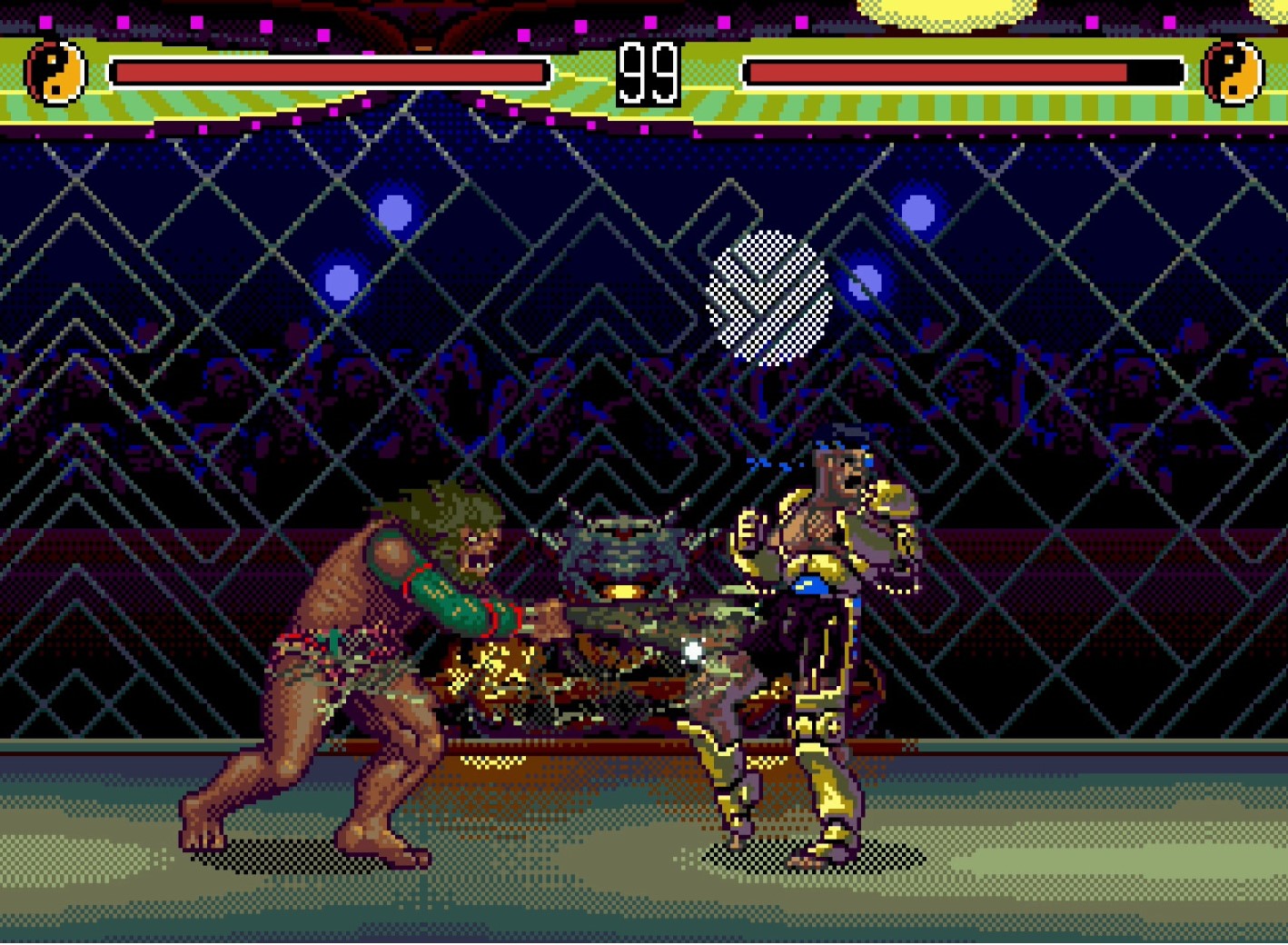

Por último, y no menos importante, la Mega Drive contó con un catálogo que combinaba innovación, personajes memorables y experiencias únicas. Entre ellos destacan Alien 3 (1992), donde seguimos las aventuras de Ellen Ripley en un entorno hostil y lleno de tensión, Ecco the Dolphin (1992): el entrañable amigo acuático que mezclaba acción y exploración submarina con desafíos de lógica, Ristar (1995): la encantadora “estrellita” andante que ofrecía plataformas dinámicas y coloridas

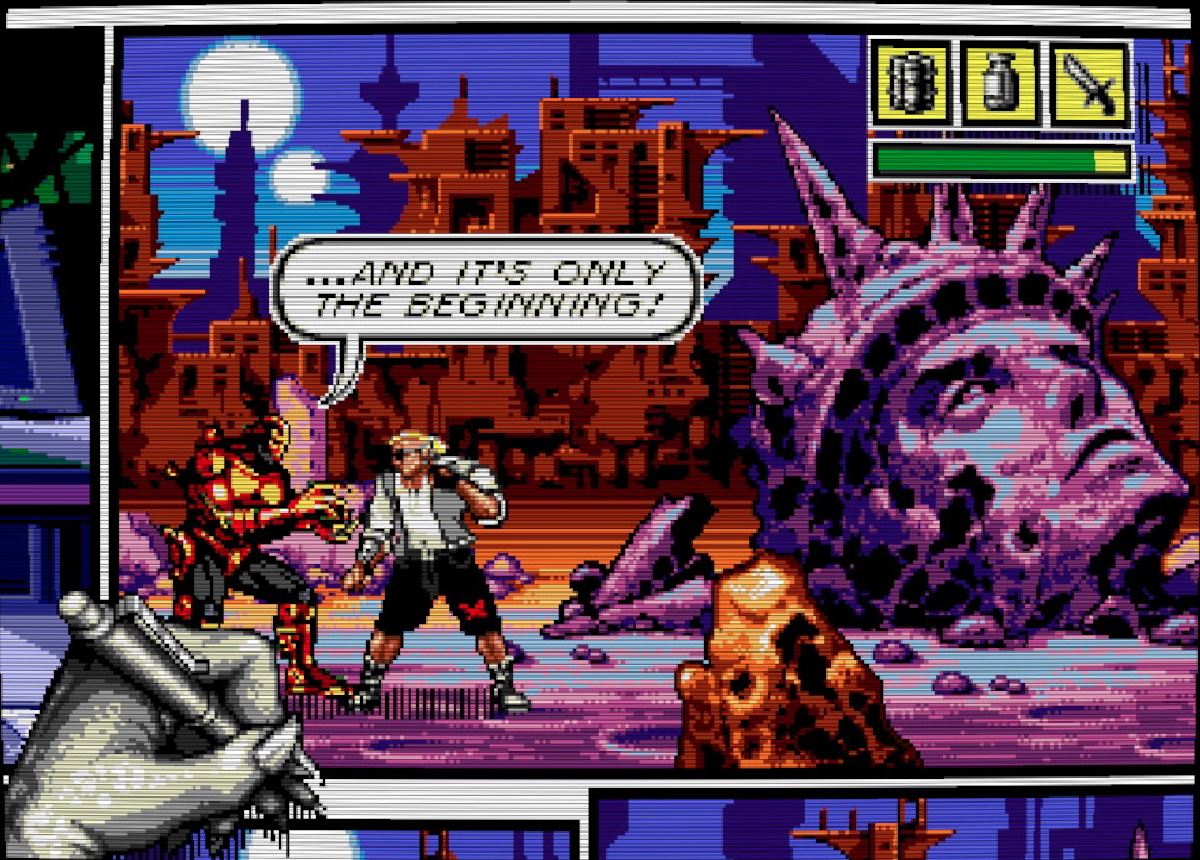

Mención aparte merece Comix Zone (1995): protagonizado por Sketch Turner, que se distinguía por su diseño de viñetas interactivas y un estilo artístico revolucionario. Este juego fue tan especial que se distribuyó un CD con seis temas de su banda sonora. Hoy en día, un pack completo en excelentes condiciones puede cotizar entre 200 y 300€, convirtiéndose en un verdadero objeto de coleccionista.

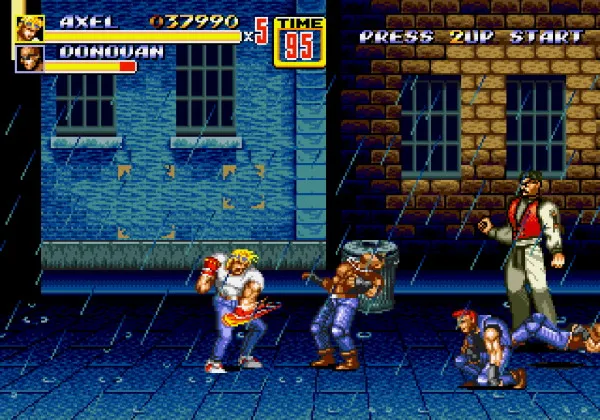

Otro pilar del catálogo es la saga Streets of Rage, con especial atención a la segunda entrega lanzada en 1992, cuyo soundtrack sigue siendo un referente de la música en videojuegos, y como colofón, ha dejado huella en la historia de la consola, al igual que Comix Zone. Tampoco podemos olvidar títulos emblemáticos como Columns (1989), lanzado apresuradamente ante la imposibilidad de conseguir una licencia de Tetris (1989), así como grandes hitos de la lucha como Mortal Kombat (1994), Art of Fighting (1994) o Fatal Fury 2 (1994), que consolidaron a Mega Drive como un sistema versátil capaz de ofrecer acción, plataformas, puzles y lucha con calidad arcade en el hogar. ¡Flipante!
Sega Mega Drive y “la carcasa secreta”
En este apartado, al igual que en el análisis de la PS1, vamos a proceder con el desmontaje de la Sega Mega Drive. Así podremos observar de primera mano los entresijos tecnológicos que se esconden en su interior y comprender cómo esta máquina logró marcar un antes y un después en la historia del videojuego. Al mismo tiempo, compartiré el vínculo personal que me une a esta consola y por qué ocupa un lugar tan especial en mi memoria. ¡Preparaos para descubrir secretos que no solo sorprenderán desde el punto de vista técnico, sino que también evocarán emociones de toda una generación!
Esta consola es especialmente significativa para mí porque fue la primera máquina de sobremesa que tuve entre mis manos. ¡Y eso que nací en 1998! Mi aprecio por las consolas antiguas y las reliquias retro proviene, en gran medida, de mi padre, que siempre me transmitió esa pasión por la historia del videojuego.
La Mega Drive llegó a mí como regalo de cumpleaños en 2005, cuando cumplí siete años, y lo hizo acompañada de dos joyas que se convirtieron en mis primeros juegos: Out Run y Super Hang-On. Con el tiempo, mi padre fue ampliando poco a poco la colección con algún título más, pero lamentablemente, en la Navidad de 2007 tomó la dura decisión de venderla por completo para poder financiar la compra de dos PSP’s. En aquel momento supuso una gran ilusión por estrenar consolas portátiles modernas, pero también significó decir adiós a mi primera gran compañera de aventuras virtuales.
Así las cosas, quedó en mí una pequeña espina clavada que se mantuvo latente durante años, hasta que finalmente, en diciembre de 2020, pude sacármela. Tras terminar la carrera y dar mis primeros pasos en el mundo laboral, decidí que mi primera nómina tendría un doble propósito: financiar las clases teórico-prácticas del carné de conducir y, al mismo tiempo, darme un merecido regalo personal. Fue entonces cuando volví a comprar una Sega Mega Drive, aquella consola que tanto había significado para mí en la infancia.
¡La emoción de tenerla de nuevo entre mis manos fue indescriptible, como reencontrarse con un viejo amigo al que nunca se dejó de echar de menos! Me venía con un mando original, fuente de alimentación y cable de video RCA para conectarla a la TV. Obviamente, no tenía ningún juego.
De este modo, fui recuperando poco a poco aquellos juegos que había tenido en la infancia y sumando otros títulos nuevos a la colección. Todos ellos los he adquirido en formato CIB (Complete In Box), es decir, con su caja, manual y cartucho en perfecto estado, ya que además de ser auténticas piezas de coleccionismo, se revalorizan con mucha más rapidez y estabilidad que los ejemplares incompletos o en condiciones “cuestionables”.
Hoy, tras varios años de inversión, paciencia y ahorro, compaginando este hobby con otros proyectos y colecciones paralelas, la colección ha alcanzado un tamaño que nunca imaginé. Basta con ver la siguiente imagen para comprobarlo. ¡Menudo viaje ha sido hasta aquí, y lo que aún queda por crecer!
Más allá del valor sentimental y coleccionista que encierra cada uno de estos juegos, la Sega Mega Drive es también un prodigio tecnológico de su época. Para comprender realmente por qué esta consola marcó un antes y un después, no basta con mirar su catálogo: hay que abrirla y explorar su interior. Su diseño modular, el ensamblaje de sus placas y la disposición de sus chips ofrecen una auténtica lección de ingeniería de finales de los ochenta. Por ello, en este punto comenzamos con el desmontaje de la consola, un recorrido que nos permitirá analizar de cerca los componentes que hicieron posible su magia y descubrir los secretos que guarda tras su mítica carcasa negra. ¡Pillad trapo y destornillador de estrella!

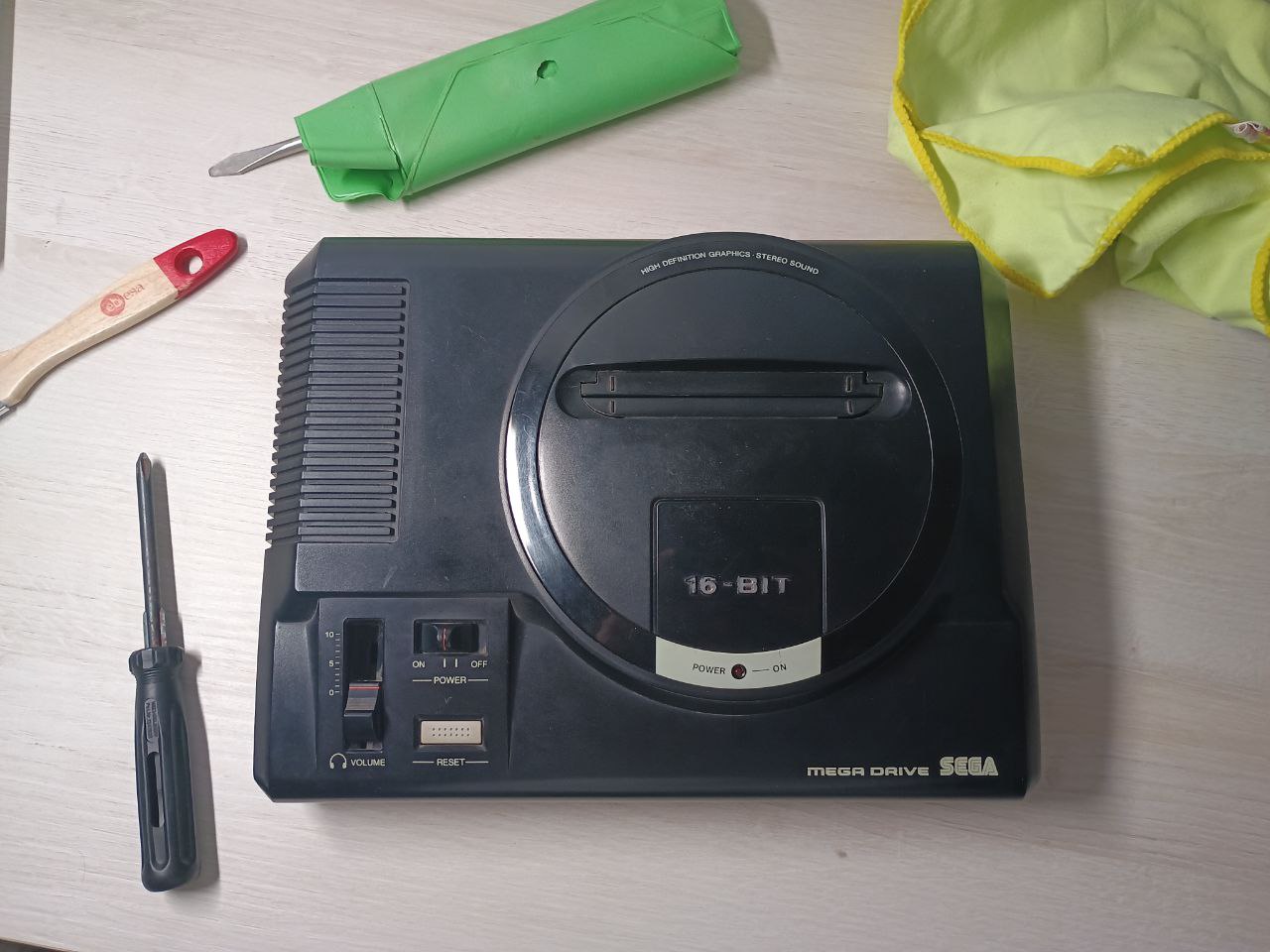

El primer paso consiste en dar la vuelta a la consola y, con mucho cuidado, retirar los tornillos que fijan la carcasa superior a la base. Una vez liberados, es importante desplazar la tapa lentamente hacia adelante, ya que en su interior se encuentran dos filamentos metálicos extremadamente finos que conectan el piloto rojo de encendido con la placa principal. Estos filamentos, uno ligeramente más corto que el otro para marcar el polo positivo y el negativo, no deben entrar en contacto bajo ninguna circunstancia, pues ello provocaría un cortocircuito que podría dañar irreversiblemente la consola.
En caso de que se separen accidentalmente, basta con alisarlos con suavidad y tirar hacia arriba desde el extremo de la carcasa negra para volver a colocarlos en su sitio. Una vez retirada la cubierta superior, podemos aprovechar para darle una limpieza cuidadosa con un paño suave, eliminando la suciedad acumulada con el paso del tiempo, devolviéndole así, parte de su aspecto original.

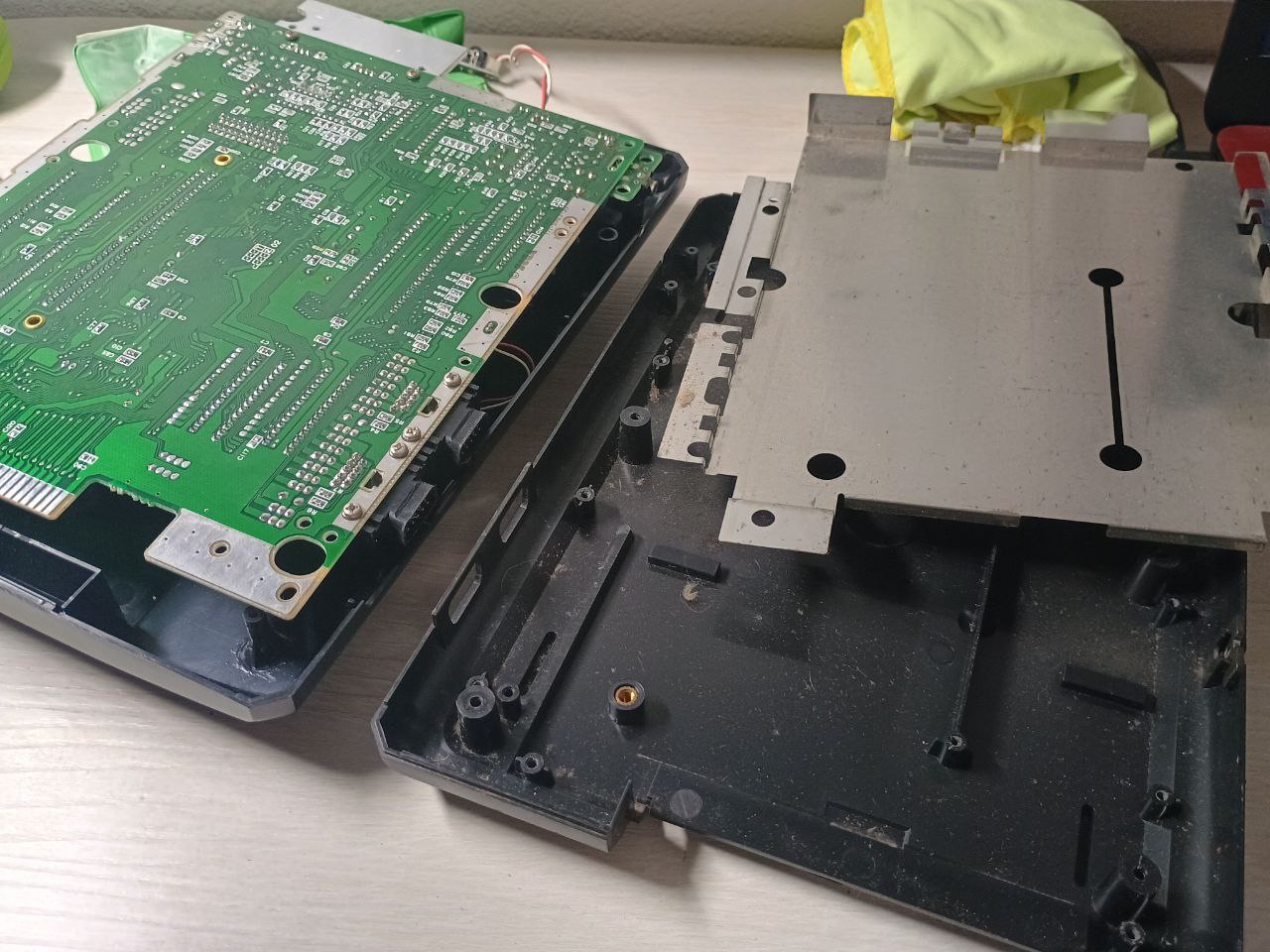

Justo debajo de la carcasa de plástico nos encontramos con un amplio blindaje metálico que cubre y protege toda la circuitería electrónica, incluyendo la CPU principal del sistema. En este punto resulta interesante fijarse en varios detalles: por un lado, la ranura de inserción de cartuchos, perfectamente integrada en la estructura, y por otro, los cables rojo y blanco que conectan con el puerto de carga del sistema, elementos esenciales para la alimentación eléctrica.
El siguiente paso requiere paciencia: hay que armarse de un destornillador de estrella y comenzar a retirar uno a uno los tornillos que fijan la placa metálica superior. La cantidad puede variar según el estado de conservación de la consola y de si alguien la manipuló con anterioridad. En mi caso llegué a contar hasta 16 tornillos en total. Una vez retirados, podremos acceder al corazón tecnológico de la Mega Drive.

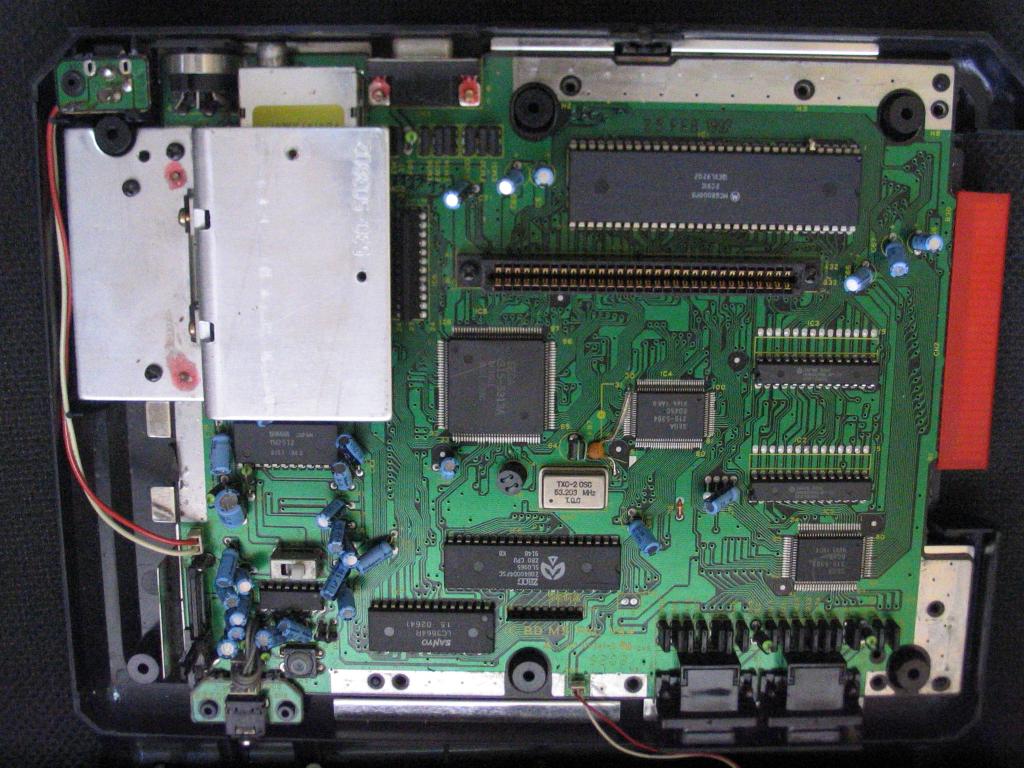

¡Fijaos en la CPU, qué maravilla! El plafón metálico que acabamos de retirar fue diseñado por los ingenieros de Sega con un doble propósito: por un lado, reducir las interferencias electromagnéticas que podían afectar al rendimiento, y por otro, proteger los delicados componentes electrónicos del polvo y la suciedad, evitando así un deterioro prematuro de la placa de baquelita.
Si observamos con atención el interior, justo debajo de la ranura de inserción de cartuchos (en el lateral derecho de la imagen) encontramos el procesador principal de la consola, el Motorola 68000, auténtico cerebro de la Mega Drive. A su lado, en la parte central, se distingue un componente con un símbolo parecido a un trébol: se trata del Zilog Z80, que cumple la función de procesador auxiliar y se encarga, entre otras tareas, de la compatibilidad con Master System y de la gestión del sonido. Finalmente, cerca de la zona de la placa metálica donde llegan los cables de alimentación, está el Yamaha YM2612, el famoso chip de síntesis FM de seis canales que dotó a la Mega Drive de una identidad sonora inconfundible.
En esta vista también se aprecian los puertos de conexión para los mandos, fijados a la placa mediante pequeños tornillos adicionales que, por su ubicación y firmeza, pueden resultar especialmente laboriosos de extraer. Estos conectores eran clave para la experiencia de juego, ya que soportaban tanto los mandos estándar de tres botones como los posteriores de seis, pensados para juegos con mayores requerimientos en los controles.
En la parte superior derecha destaca una pieza metálica de gran tamaño: se trata del disipador de corriente. Su función es recoger el calor generado por los componentes electrónicos principales y expulsarlo hacia el exterior a través de las pequeñas rendijas de ventilación, situadas justo encima de él, en la carcasa superior. Gracias a este diseño, la consola lograba mantener una temperatura de funcionamiento estable, evitando sobrecalentamientos y prolongando la vida útil de sus circuitos.
Lo que más sorprende al inspeccionar esta Mega Drive es que, a pesar de casi 40 años de antigüedad, su interior mostraba muy poca suciedad. Además, no había señales evidentes de que hubiera sido desmontada o manipulada con frecuencia, lo que habla de la calidad de sus materiales y ensamblaje.
Curiosamente, si comparamos con la experiencia del post sobre la PS1, esta consola se encontraba en un estado mucho más cuidado, aunque ambas máquinas habían soportado el paso del tiempo con bastante dignidad. El proceso de montaje posterior es completamente análogo a lo que hemos visto, pero a la inversa, por lo que no supone ninguna dificultad ni riesgo, permitiendo devolver la consola a su estado original sin pérdida alguna de funcionalidad.
En definitiva, desmontar la Mega Drive nos permite apreciar su ingeniería y durabilidad, mientras nos hace revivir recuerdos personales y demuestra por qué sigue siendo un objeto de culto para coleccionistas y aficionados al retro-gaming.
Legado: más que una consola
La Sega Mega Drive no solo destacó por su potencia técnica, sino también por detalles que la hicieron memorable. Su diseño incluía cartuchos con geometrías distintas según la región (NTSC/Japón vs PAL/Europa y EEUU), lo que reforzaba el bloqueo regional físico. La consola redefinió lo que los jugadores podían esperar de una consola doméstica: velocidad de juego, gráficos dinámicos y bandas sonoras de calidad arcade.
Títulos como Sonic the Hedgehog, Golden Axe, Streets of Rage 2 o Comix Zone no solo entretuvieron, sino que crearon experiencias memorables que hoy se estudian por su diseño y musicalización. La consola impulsó la competitividad en la industria, obligando a Nintendo y otros fabricantes a mejorar sus sistemas, y sirvió de base para posteriores desarrollos de Sega, como el Mega-CD y el 32X, que exploraron nuevas posibilidades de almacenamiento y gráficos.
Para los jugadores de la época, la Mega Drive era sinónimo de velocidad, innovación y diversión inmediata. Su mascota: Sonic, se convirtió en un símbolo generacional, y la calidad de su catálogo permitió que tanto niños como adultos disfrutaran de juegos adaptados a todo tipo de gustos. Hoy, la consola es un objeto de culto: coleccionistas valoran cartuchos y manuales en buen estado, bandas sonoras como las de Streets of Rage o Comix Zone son codiciadas, y el recuerdo de sus gráficos y sonido sigue despertando emociones intensas en los nostálgicos. Sin duda alguna, estamos ante una de las mejores consolas de sobremesa de la cuarta generación. ¿Y vosotros que opináis?
